一、先明確“場景需求”：防爆墻選型的前提是“對號入座”

選對防爆墻的第一步，是搞清楚使用場景的“防爆核心訴求”——不同場景下的爆炸類型、沖擊力、環(huán)境條件差異極大，直接決定了防爆墻的材質(zhì)與結(jié)構(gòu)選擇。

從“爆炸沖擊力等級”來看，化工車間、危化品倉庫等場景，因可能發(fā)生“可燃?xì)怏w/粉塵爆炸”，爆炸壓力通常達(dá)0.1-0.3MPa（約等于1-3個大氣壓），需選擇“高強(qiáng)度抗爆結(jié)構(gòu)”，例如采用厚度≥6mm的Q235防爆鋼板拼接，或防爆混凝土墻體（標(biāo)號≥C40，內(nèi)置鋼筋網(wǎng)片），這類結(jié)構(gòu)能直接抵御劇烈沖擊，避免墻體碎裂；而軍工試驗(yàn)場、煙花爆竹倉庫等“高沖擊場景”，爆炸壓力可能超0.5MPa，需升級為“雙層防爆結(jié)構(gòu)”，即外層用防爆鋼板緩沖，內(nèi)層用輕質(zhì)防爆板吸能，通過“緩沖+吸能”雙重防護(hù)降低沖擊傷害。

從“環(huán)境特性”來看，潮濕環(huán)境（如地下倉庫、水產(chǎn)加工區(qū)）需優(yōu)先選“耐腐蝕防爆墻”，例如采用304不銹鋼防爆板，或在防爆鋼板表面做氟碳涂層處理（涂層厚度≥60μm），防止長期受潮生銹導(dǎo)致結(jié)構(gòu)強(qiáng)度下降；高溫環(huán)境（如冶金車間、烘干房）則需選“耐高溫材質(zhì)”，避免普通防爆板的芯材（如巖棉）在高溫下軟化，可選用陶瓷纖維芯材的防爆板，耐受溫度可達(dá)800℃以上；而人員密集的防爆區(qū)域（如化工企業(yè)的控制室周邊），需兼顧“抗爆性”與“安全性”，避免爆炸時墻體碎片飛濺傷人，應(yīng)選擇“輕質(zhì)防爆板”（單塊重量≤25kg/㎡），這類板材沖擊時會整體變形而非碎裂，能減少二次傷害。

此外，“空間限制”也會影響選型：狹小空間（如設(shè)備間、管道夾層）無法容納厚重的防爆混凝土墻，需選“薄型防爆結(jié)構(gòu)”，例如厚度僅50-80mm的雙層防爆板，既節(jié)省空間又能滿足抗爆要求；而大跨度區(qū)域（如大型倉儲的分隔墻），則需考慮防爆墻的“抗風(fēng)荷載與自重”，避免因跨度大導(dǎo)致墻體彎曲，可選用帶輕鋼龍骨的防爆板組合結(jié)構(gòu)，增強(qiáng)整體穩(wěn)定性。

二、避開3大選型誤區(qū)：別讓“錯選”導(dǎo)致防爆失效

很多企業(yè)在防爆墻選型時，易陷入“唯價格論”“唯強(qiáng)度論”等誤區(qū)，從而導(dǎo)致防爆墻無法發(fā)揮作用，甚至埋下安全隱患。

誤區(qū)一是“只看價格，忽視材質(zhì)合規(guī)性”。部分企業(yè)為節(jié)省成本，選擇無資質(zhì)的“低價防爆板”，這類產(chǎn)品往往存在“偷工減料”問題——例如防爆鋼板用普通Q235鋼板冒充高強(qiáng)度防爆鋼，抗拉強(qiáng)度僅400MPa，遠(yuǎn)低于標(biāo)準(zhǔn)要求的600MPa；輕質(zhì)防爆板的芯材用劣質(zhì)巖棉（含雜質(zhì)多、纖維稀疏），粘結(jié)強(qiáng)度不足0.1MPa，沖擊時易分層。看似節(jié)省了成本，實(shí)則在爆炸時會瞬間失效，造成更大損失。正確的做法是：優(yōu)先選擇有“防爆產(chǎn)品檢驗(yàn)報告”的廠家，報告需明確標(biāo)注材料的物理性能（如抗拉強(qiáng)度、耐溫性、粘結(jié)強(qiáng)度），并核對報告編號在國家質(zhì)檢平臺的可查性，確保材質(zhì)合規(guī)。

誤區(qū)二是“盲目追求高強(qiáng)度，忽略施工與使用適配性”。有些企業(yè)認(rèn)為“防爆墻越厚、鋼材越硬越好”，例如在普通化工車間選用10mm厚的防爆鋼板，遠(yuǎn)超設(shè)計所需的6mm厚度。但過厚的鋼板會導(dǎo)致兩個問題：一是施工難度增加，切割、搬運(yùn)、安裝需更大功率的設(shè)備，工期延長30%以上；二是墻體自重過大，對基礎(chǔ)承重要求提高，若原有建筑基礎(chǔ)未做加固，可能導(dǎo)致墻體下沉開裂，反而影響防爆性能。正確的選型邏輯是：根據(jù)爆炸沖擊波計算結(jié)果（由專業(yè)設(shè)計院出具）選擇適配的材質(zhì)與厚度，而非一味增厚，例如0.1MPa的爆炸壓力，6mm厚的防爆鋼板已足夠，無需過度升級。

誤區(qū)三是“忽視后期維護(hù)與改造需求”。部分企業(yè)在選型時只關(guān)注“初期防爆效果”，未考慮后期的設(shè)備更新、管道改造需求，例如選用整體澆筑的防爆混凝土墻，后期若需新增管道穿墻，需對墻體進(jìn)行切割，不僅破壞防爆結(jié)構(gòu)，還需重新做防爆密封處理，成本高且風(fēng)險大。更合理的選擇是：優(yōu)先選“模塊化防爆墻”（如輕質(zhì)防爆板組合結(jié)構(gòu)），這類墻體可拆改、拼接靈活，后期新增管道時，只需拆除對應(yīng)模塊，安裝后重新用防爆膠泥密封即可，無需破壞整體結(jié)構(gòu)，大幅降低維護(hù)成本。

三、選型后需確認(rèn)的2個關(guān)鍵：確?！奥涞匦Ч迸c設(shè)計一致

防爆墻選型并非“選完材質(zhì)就結(jié)束”，還需確認(rèn)施工標(biāo)準(zhǔn)與驗(yàn)收要求，避免“選型對但施工錯”的問題。

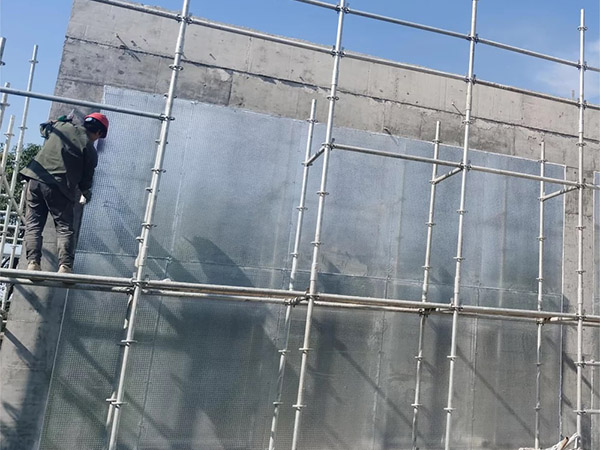

一是確認(rèn)“施工工藝標(biāo)準(zhǔn)”。不同材質(zhì)的防爆墻有專屬施工規(guī)范，例如防爆鋼板拼接需采用“滿焊+螺栓加固”雙重連接，焊縫高度≥鋼板厚度的70%，且需做滲透檢測（PT）確保無焊接缺陷；輕質(zhì)防爆板安裝時，板縫需用專用防爆密封膠填充，膠泥寬度≥50mm，厚度≥30mm。選型時需向廠家索要“施工工藝說明書”，明確各環(huán)節(jié)的操作標(biāo)準(zhǔn)，并要求施工團(tuán)隊(duì)具備“防爆工程施工資質(zhì)”，避免無證施工導(dǎo)致的工藝不達(dá)標(biāo)。

二是明確“驗(yàn)收檢測要求”。防爆墻安裝完成后，需通過專業(yè)檢測驗(yàn)證防爆性能，例如對墻體進(jìn)行“氣密性檢測”（檢測壓力≥設(shè)計爆炸壓力的1.2倍，保持30分鐘無泄漏），確保拼接縫、穿墻洞等部位的密封效果；對連接節(jié)點(diǎn)進(jìn)行“荷載測試”，模擬爆炸沖擊力下的受力情況，檢查螺栓是否松動、焊縫是否開裂。驗(yàn)收時需留存檢測報告，作為后期維護(hù)的依據(jù)，同時要求廠家提供“質(zhì)保期承諾”（通常防爆墻質(zhì)保期≥5年），明確質(zhì)保期內(nèi)的維修、更換責(zé)任，確保長期使用中的防爆可靠性。
